Основные показатели физического износа жилых зданий. Понятие о физическом износе сооружения

Физический износ зданий

Критерием оценки технического состояния здания в целом и его конструктивных элементов и инженерного оборудования является физический износ - это утрата ими первоначальных технико-эксплуатационных качеств в результате воздействия природно-климатических факторов и жизнедеятельности человека. В процессе многолетней эксплуатации конструктивные элементы и инженерное оборудование под воздействием физико-механических и химических факторов постоянно утрачивают свои эксплуатационные качества. Под утратой технико-эксплуатационных качеств понимается снижение конструктивными элементами зданий прочности, жесткости, стойкости под влиянием разрушающих воздействий окружающей среды. Вследствие снижения этих качеств, здания со временем подвергаются старению и разрушению. Кроме множества разрушающих факторов старение, износ жилых зданий и их конструкций зависят также от различных местных условий, соблюдения требований по эксплуатации и содержанию зданий, системы технического обслуживания и ремонтов как здания в целом, так и различных элементов конструкций.

В теории различают две стадии физического износа здания: устранимый и неустранимый. Первая стадия физического износа характеризуется ухудшением технико-экономических показателей эксплуатации здания. На этой стадии снижение потребительских качеств является следствием увеличения потока отказов в работе конструктивных элементов и инженерных систем здания, в результате этого сокращается срок эксплуатации объекта, увеличиваются эксплутационные затраты (затраты на техническое обслуживание, текущий ремонт и т.д.). Признаком неустранимого физического износа является то, что дальнейшая эксплуатация здания становится недопустимой по условиям обеспечения требований безопасной эксплуатации объектов жилищного фонда. Для жилых зданий нормативные сроки службы определяет группа капитальности здания.

Величина физического износа - это количественная оценка технического состояния элементов здания, показывающая долю ущерба, потерю ими первоначальных физических характеристик, удовлетворяющих эксплутационным требованиям. В соответствии с действующей в настоящее время методикой физический износ здания в целом определяется путем сложения величин физического износа отдельных конструктивных элементов (по доле восстановительной стоимости каждого из них в общей стоимости здания). При этом признаки физического износа устанавливаются путем осмотра (визуальный способ) и с использованием простейших приспособлений (уровень, отвес, метр и т. п.). Методикой предусматривается в некоторых случаях вскрытие отдельных конструктивных элементов. Точность определения процента физического износа по таблицам методики находится в пределах ±5%.

Признаки износа даны для каждой степени технического состояния конструктивного элемента с определенным интервалом в зависимости от ценности и условий его работы. Так, фундаменты здания работают в лучших условияхЩ сравнению со стенами, и для них интервал данных принят 20%, причем призяаЧ ки физического износа указаны для средних значений. Износ более ценных конструктивных элементов указан с интервалом 10%, а признаки даны для крайних значений.

Для определения физического износа всего здания по износу отдельных элементов пользуются математической зависимостью:

где /i- удельный вес стоимости конструктивного элемента от восстановительной стоимости (%);

ф. - показатель физического износа конструктивного элемента, установленного при техническом обследовании (%);

п - число конструктивных элементов.

Динамика физического износа, то есть характер его количественных изменений во времени, в зависимости от фактического срока эксплуатации, имеет большое значение при эксплуатации жилищного фонда.

Если динамика износа превышает нормативный, то такой вид износа называют преждевременным .

Очевидно, что проведение мероприятий по простому воспроизводству (проведение текущих и капитальных ремонтных работ) существенно изменяет динамику физического износа, «приглушает» ее. Для определения эффективности деятельности эксплуатирующей организации учитываем то, что при нормальной эксплуатации объектов жилищного фонда значения их физического износа, определяемые при проведении обследования, не должны превышать значений физического износа, рассчитанных с использованием нормативных документов. Под нормальной эксплуатацией понимается такая эксплуатация объектов жилищного фонда, при которой эксплуатирующая организация производит полный комплекс работ по технической эксплуатации, т. е. проводит работы по текущему содержанию объектов, своевременный текущий и капитальный ремонт.

Анализируя графики изменения физического износа отдельных конструктивных элементов здания (рис. 3.1), которые приводятся в ВСН 53-86р , можно предположить, что закономерность нарастания физического износа является общей величиной для всех конструктивных элементов и динамика физического износа является функцией от периода эксплуатации конструктивного элемента.

МОРАЛЬНЫЙ ИЗНОС ЗДАНИЙ

Помимо физического износа здание стареет морально. Моральный износ наступает независимо от физического материального износа и представляет, собой снижение и утрату эксплуатационных качеств зданий, вызываемую изменением нормативных требований к их планировке, благоустройству, комфортности.

В связи с ростом материальной обеспеченности населения города моральный износ здания часто наступает раньше, чем физический.

Моральное старение, или износ сооружений, различают двух форм - первой (М1) и второй (М2).

Моральный износ первой формы М, - это снижение стоимости сооружения в связи с научно-техническим прогрессом и удешевлением строитель-ства, то есть обесценивание ранее построенных зданий, что имеет небольшое практическое значение, так как эти здания не подлежат продаже:

Определение морального старения второй формы более сложно и индивидуально, поэтому еще нет официальной методики его расчета.

Моральный износ второй формы М2 - это старение здания, его элементов или инженерных систем вследствие несоответствия существующим на момент оценки нормативным объемно-планировочным, конструктивным, санитарно-гигиеническим и другим требованиям. С устранением этого вида износа приходится все время встречаться на практике. Величину морального износа второй формы оценивают путем сравнения восстановительной (балансовой) стоимости старого здания и нового, построенного в соответствии с современными требованиями, что представляется в виде следующей математической зависимости

В отличие от морального износа первой формы, не связанного с дополнительными затратами, устранение морального износа второй формы сопряжено с необходимостью проведения капитального ремонта, переоборудования и модернизации зданий, что поглощает почти треть стоимости капитального ремонта, а иногда и больше. Допустимая величина затрат на устранение морального износа существующего здания не должна превышать затрат на новое строительство здания, равного по площади, но отвечающего требованиям новой технологии и благоустройства. Моральный износ происходит скачкообразно по мере изменения требований; к жилью. Так, если раньше требования к жилью не изменялись столетиями, то теперь они сохраняются не более десяти лет.

Моральный износ можно уменьшить только путем реконструкции. Сложившаяся тенденция увеличения объемов капитального ремонта и реконструкции жилищного фонда обусловливается объективным усилением интенсивных факторов в развитии народного хозяйства. Возрастание жилищного фонда и улучшение условий проживания населения происходит в двух-взаимосвязанных формах: новое строительство и реконструкция (модернизация, капитальный ремонт). Динамика и пропорции двух форм воспроизводства жилищного фонда всегда определялись и будут определяться общими народнохозяйственными задачами для конкретных исторических отрезков времени. Значение реконструкции и капитального ремонта жилищного фонда заключается прежде всего в обеспечении прироста социального результата, сопоставимого с получаемыми результатами в новом строительстве при существенно более низком уровне затрат.

Оценивая с позиций конечного результата различные формы обновления, следует отметить, что реконструкция дает наибольшее снижение физического и морального износа. Последнее имеет особое значение. В результате научно-технического прогресса происходит ускоренное развитие морального износа жилищного фонда, который проявляется в несоответствии объемно-планировочных и конструктивных качеств, уровня благоустройства и инженерного оборудования возросшим потребностям населения. Это наглядно подтверждается положением, сложившимся с полносборными зданиями первого поколения, построенными в 1950-1960 гг. В основной массе эти здания сохранили достаточно высокую работоспособность основных конструктивных элементов, определяющих их срок службы (фундаменты, стены, перекрытия) при ухудшающихся теплотехнических и звукоизоляционных качествах ограждающих конструкций.

Определение величины физического износа основных фондов по фактическому их состоянию является основным методом при установлении износа городского жилищного фонда. Сущность этого метода состоит в том, что на основе обследования технического состояния конструктивных элементов устанавливается процент физического износа каждого элемента.

Согласно ВСН 53-86(р) «Правила оценки физического износа жилых зданий» под физическим износом конструкции, элемента, системы инженерного оборудования (далее системы) и здания в целом следует понимать утрату ими первоначальных технико-эксплуатационных качеств (прочности, устойчивости, надежности и др.) в результате воздействия природно-климатических факторов и жизнедеятельности человека.

Физический износ на момент его оценки выражается соотношением стоимости объективно необходимых ремонтных мероприятий, устраняющих повреждения конструкции, элемента, системы или здания в целом, и их восстановительной стоимости.

С момента введения здания в эксплуатацию все элементы и конструкции постепенно снижают свои качества. Эти изменения являются следствием воздействия многих физико-механических и химических факторов.

К наиболее важным из них относятся: неоднородность материалов; напряжения, вызывающие микротрещины в материале; попеременное увлажнение и высушивание; периодические замораживания и оттаивания; высокий температурный градиент, приводящий к неоднородным деформациям и разрушениям структуры материала; химическое воздействие кислот и солей; коррозия металла; загнивание древесины и т.п. При этом интенсивность протекания процессов колеблется в достаточно широких пределах и является следствием экологического состояния окружающей среды, уровнем технической эксплуатации, капитальности зданий и качества выполнения строительно-монтажных работ.

Надежность и долговечность конструкций зависят от интенсивности разрушительных процессов. Величина физического износа — это количественная оценка технического состояния, показывающая долю ущерба по сравнению с первоначальным состоянием технических и эксплуатационных свойств конструкций и здания в целом.

Определить оптимальное время демонтажа здания в периоде интенсивного физического износа (см. п. 1.2), когда фактический срок службы жилого здания t приближается к сроку нормативной долговечности T n , можно теоретическим путем, приблизительно определив остаточный срок его безотказной эксплуатации Δ T линейным методом по формуле:

Т c =

Приближенно учесть данные, характеризующие физический износ жилого здания во времени можно при помощи параболического закона, предложенного немецким архитектором Россом (рис. 1.8). Максимально возможный срок эксплуатации жилого здания принят им в 100 лет, что соответствует лишь III группе капитальности по отечественной системе классификации жилых сооружений

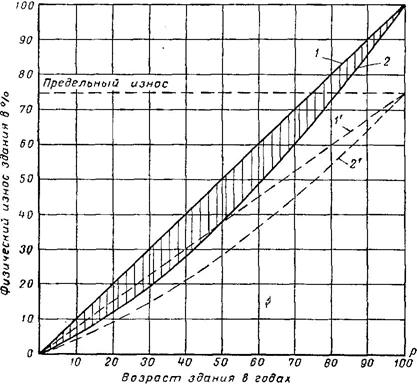

Сопоставление линейного (прямые 1 и 1`) и параболического (кривая 2 и 2`) методов определения физического износа жилого здания нормативной долговечностью 100 лет

Можно заметить, что физический износ, составивший 60%, характеризует неблагоприятные условия проживания и утрату несущими конструкциями необходимых прочностных свойств. В отечественной практике износ свыше 70% для зданий, не имеющих историко-архитектурного значения, — не определяется. Сметными нормативами устанавливается максимально допустимая стоимость капитального ремонта – в 70% от восстановительной стоимости.

Прогнозирование физического износа — сложная многофакторная задача. Теоретически предполагается, что физический износ здания со временем увеличивается (рис. 1.9, кривая 1).Фактически, по результатам натурных обследований, параметры физического износа менее интенсивны (кривая 2) в результате поддержания элементов здания в нормальном техническом состоянии и могут периодически снижаться (кривая 3) при выполнении ремонтных сроков эксплуатации зданий.

Изменение физического износа зданий: 1 — по данным С.К. Балашова; 2 — по статистическим данным; 3 — при выполнении ремонтно-восстановительных работ

Физический износ отдельных конструкций, элементов, систем или участков следует оценивать путем сравнения признаков физического износа, выявленных в результате визуального и инструментального обследования.

Если конструкция, элемент, система или их участок имеет все признаки износа, соответствующие определенному интервалу его значений, то физический износ следует принимать равным верхней границе интервала, приведенный в табл. 1-64 ВСН 53-86(р) «Правила оценки физического износа жилых зданий».

Если в конструкции, элементе, системе или их участке выявлен только один из нескольких признаков износа, то физический износ следует принимать равным нижней границе интервала.

Если в таблице интервалу значений физического износа соответствует только один признак, физический износ конструкции, элемента, системы или их участков, следует принимать по интерполяции в зависимости от размеров или характера, имеющихся повреждений.

В примерный состав работ по устранению физического износа, приведенный в табл. 1-64 ВСН 53-86р, не включены сопутствующие и отделочные работы, подлежащие выполнению при ремонте данной конструкции, элемента, системы или их участка.

Физический износ конструкции, элемента или системы, имеющих различную степень износа отдельных участков, следует определять по формуле

,

где физический износ конструкции, элемента или системы, %;

Физический износ участка конструкции, элемента или системы, определенный по табл.1- 64 ВСН 53-86р, %;

— размеры (площадь или длина) поврежденного участка, кв.м или м;

Размеры всей конструкции, кв.м или м;

n — число поврежденных участков.

Численные значения физического износа следует округлять: для отдельных участков конструкций, элементов и систем — до 10%; для конструкций, элементов и систем — до 5%; для здания в целом — до 1%.

Для слоистых конструкций — стен и покрытий следует применять системы двойной оценки физического износа; по техническому состоянию (табл.14-40 ВСН 53-86р) и сроку службы конструкции. За окончательную оценку физического износа следует принимать большее значение.

Физический износ слоистой конструкции по сроку службы следует определять по формуле

где физический износ слоистой конструкции, %;

Физический износ материала слоя, определяемое по рис. 1.10 и 1.11 в зависимости от срока эксплуатации данной слоистой конструкции, %;

— коэффициент, определяемый как отношение стоимости материала слоя к стоимости всей конструкции (см. рекомендуемое прил.1 ВСН 53-86р);

n — число слоев.

Результаты обследований показывают, что износ зданий и отдельных его элементов происходит более интенсивно в первые 20-30 лет эксплуатации и после 90-100 лет. Анализ развития физического износа конструктивных элементов свидетельствует, что срок службы зданий существенно превышает усредненные и нормативные значения. Данные позволяют сделать вывод, что здания IIгруппы капитальности, уцелевшие и просуществовавшие 70 лет и имеющие при этом износ 40 %, как бы стабилизируются и их дальнейшее существование остается без заметных изменений в условиях нормальной эксплуатации.

Усредненные сроки службы конструкций в годах в зависимости от капитальности жилого здания

	I группа	II группа	III группа
Фундаменты …………..
Стены…………………….
Перекрытия ……………

Опыт эксплуатации зданий показывает, что технический срок службы превышает нормативные значения, которые являются в некотором смысле условными. Об этом свидетельствуют различные нормативные сроки для одинаковых конструкций различных стран. Так, расчетный срок службы фундаментов в Венгрии и Бельгии составляет 150, Франции -100, Швеции — 80 лет.

Физический износ конструкций связан, прежде всего, со старением материалов и изменением условий эксплуатации. Снижение физико-механических характеристик материала в результате старения соответствует плавному изменению степени износа, в то время как изменение условий эксплуатации и внешних воздействий способствует более резкой и скачкообразной интенсивности износа.

Оценка степени физического износа по материалам визуального и инструментального обследования

Физический износ, %	Оценка технического состояния	Общая характеристика технического состояния	Примерная стоимость работ, % стоимости конструктивных элементов
0-20	Нормальное	Повреждений и превышающих деформаций нет. Имеются отдельные дефекты, устраняемые ремонтом	До 10
21-40	Удовлетворительное	Конструктивные элементы пригодны для эксплуатации, но требуют ремонта	15-30
41-60	Неудовлетворительное	Эксплуатация конструкций возможна при условии восстановительных работ	40-80
61-80	Предаварийное или аварийное	Состояние конструктивных элементов аварийное. Необходимы меры безопасности и полная замена конструкций	90-120

Экономическая целесообразность реконструкции жилых зданий может быть установлена путем сравнения расходов на реконструкцию с затратами на строительство нового здания такой же площади с учетом сроков дальнейшей эксплуатации.

Пример определения физического износа несущих конструкций и элементов жилого здания

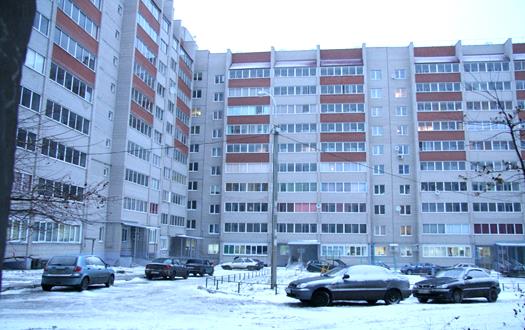

Техническое обследование жилого дома по ул. Ворошилова г. Ижевска УР.

Цель обследования: Оценка технического состояния дома с целью определения соответствия нормативным требованиям эксплуатации. Восстановление мероприятий обязательных технических осмотров журналом технических обследований.

Краткая техническая характеристика объекта

Жилое 10-ти этажное кирпичное здание первой группы капитальности, «Особо капитальное» нормативной долговечностью 150 лет, находящееся в периоде нормальной эксплуатации.

Количество этажей 10, высота этажа: 2,8м, число квартир: 216.

Фундаменты – Ленточные сборные ж/б.

Наружные и внутренние капитальные стены – сборные панели.

Перекрытия – ж.б. плиты.

Крыша – бесчердачная, невентилируемая, с внутренним водостоком.

Кровля — рулонная из 4-х слоев рубероида на битумной мастике.

Лестницы — сборные ж.б. площадки и марши

Столярные изделия — оконные и дверные заполнения: двойное остекление окон (раздельные переплеты). Окрашены масляной краской.

Система холодного водоснабжения — централизованное от внешнего источника.

Система горячего водоснабжения — централизованное от внешнего источника.

Система отопления — централизованная с нижней разводкой из стальных труб, окрашенных масляной краской; в качестве отопительных приборов – чугунные радиаторы.

Система газоснабжения — централизованная из металлических труб, внутридомовая.

Электроосвещение — однофазное переменное 220 В от распределительного щитка, расположенного на лестничной площадке.

Канализация — централизованная внутридомовая

Слаботочные устройства — квартира телефонизирована, выполнен ввод телевизионного кабеля от распределительной коробки, установленной на лестничной площадке, радио, интернет.

Характеристика местоположение объекта

Обследуемое здание находится в северо-восточной стороне г. Ижевска, в Устиновском районе на ул.Ворошилова. Фасад с северной стороны выходит на проезжую часть. Рельеф площадки спокойный, значительного уклона нет. Поверхностные стоки организованы в сторону улицы Салютовская, однако имеют тенденцию к длительному застаиванию.

Историография объекта

Год постройки – 1987 г. Первый капитальный ремонт по графику жизни в 2013 г. На период обследования дом должен был пройти четыре полных цикла текущих ремонтов. По свидетельству проживающих в доме, ремонт плоского индустриального покрытия не проводился ни разу. В 1994 г проводился косметический ремонт подъездов.

В 2006г. проводился частичный ремонт здания, были заменены системы холодного и горячего водоснабжения. В 2014г. планируется проведение капремонта, с заменой сетей электроснабжения.

Оценка физического износа строительных конструкций здания
	1.Фундамент Мелкие трещины в цоколе, местные нарушения штукатурного слоя цоколя и стен. Трещины в швах между блоками, высолы и следы увлажнения стен подвала. Ширина раскрытия трещин до 1,5 мм. Согласно ВСН 53-86 табл. 4 физический износ –21%

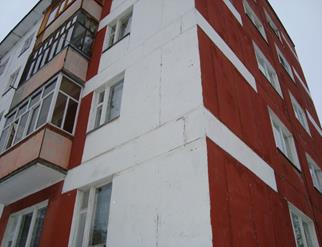

	2.Стены Снаружи обнаружены отдельные трещины и выбоины, ширина раскрытия трещин до 1 мм. С внутренней стороны в несущих стенах обнаружены глубокие трещины и отпадение штукатурки местами, выветривание швов. Ширина раскрытия трещин до 2 мм, глубина до 1/3 толщины стены, разрушение швов на глубину до 1 см на площади до 10% Согласно ВСН 53-86р табл.10 физический износ – 15 %
	3. Перегородки кирпичные Трещины в местах сопряжений с потолками, редкие сколы. Повреждение на площади до 10% Согласно ВСН 53-86 табл. 21 физический износ 12% 4. Перекрытия Обнаружены трещины в швах между плитами. Незначительное смещение плит относительно одна другой по высоте вследствие деформаций, отслоение выравнивающего слоя в заделке швов. Смещение плит до 1,5 см. Повреждения на площади до 10% Согласно ВСН 53-86 табл. 30 физический износ 12%.

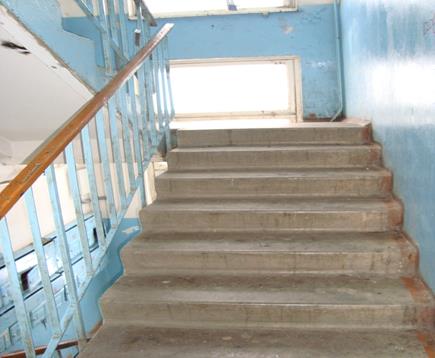

	5. Лестницы Редкие трещины на ступенях, отдельные повреждения перил. Ширина трещин до 1 мм Выбоины и сколы местами в ступенях, перила повреждены, лестничные площадки имеют трещины поперек рабочего пролета Согласно ВСН 53-86 табл.35 физический износ: 21%
	6. Выступающие элементы (балконы, козырьки, лоджии) На лоджиях заметны повреждения пола и гидроизоляции, следы протечек на стене, трещины на нижней поверхности плиты и на стенках По ВСН 53-86(р) таб. 36, 37 физический износ 23%
	7. Полы Отдельные мелкие выбоины и волосяные трещины, незначительные повреждения плинтусов. Стирание поверхности в ходовых местах; выбоины до 0,5 м2 на площади до 25% Согласно ВСН 53-86 табл.48 физический износ: 10%

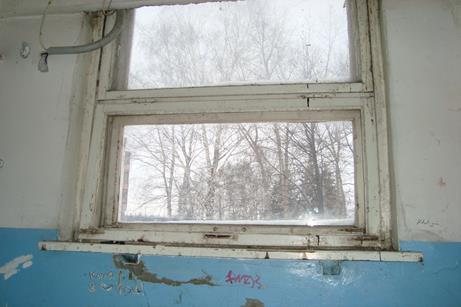

	8. Окна и двери Оконные переплеты рассохлись, покоробились и расшатаны, в углах; часть приборов повреждена или отсутствует; отсутствие остекления, отливов По ВСН 53-86 (р) таб №55 физический износ: 30%
	9. Отделочные покрытия Сырые пятна, отслоение, вздутие и местами отставание краски со шпаклевкой до 10% поверхности. Согласно ВСН 53-86 табл.60 физический износ: 42%
	Глубокие трещины, мелкие пробоины, отслоение накрывочного слоя местами. Согласно ВСН 53-86 табл.63 физический износ: 15%

Техническое заключение.
Дом находится в удовлетворительном состоянии. Общий физический износ на ноябрь 2011 года составляет 18 % в силу систематического несоблюдения требований нормальной эксплуатации.

Нуждается в срочных ремонтно-востановительных мероприятиях:

— цоколь — укрепление врубок, восстановление отделки;

— стены — заделка трещин и выбоин, ремонт штукатурки или расшивка швов, очистка фасадов;

— перекрытия — затирка трещин и восстановление штукатурного слоя;

— лестницы — заделка трещин, ремонт ступеней;

— полы — затирка трещин и выбоин местами;

— окраска — промывка поверхности, шпаклевка отдельных мест до 10%, окраска за два раза;

— штукатурка — затирка местами со шпаклевкой.

Кроме того, требуется возобновление текущих ремонтов плоского индустриального покрытия и выполнения работ по благоустройству территории с мерами водоотведения ливневых и дождевых стоков.

Оценка физического износа жилого дома в целом проводится по данным оценки физического износа всех конструктивных элементов сооружения.

Физический износ здания в целом определен согласно табл.6 приложения 1 ВСН 53-86р.

Удельные веса конструктивных элементов и инженерного оборудования принимаются в соответствии со сб. N 28 «Укрупненные показатели восстановительной стоимости жилых, общественных зданий и здания и сооружения коммунально-бытового назначения для переоценки основных фондов», М., 1970.

По табл. рекомендуемого прил.2 ВСН-53 определяются удельные веса по восстановительной стоимости укрупненных конструктивных элементов, приведенных в сб.N 28.

Рассмотрим пример определения физического износа жилого здания I группы капитальности нормативной долговечностью 150 лет. Физический износ, определенный в ходе визуального обследования конструкций и элементов, — занесен в пятый столбик таблицы.

В сущности, расчет общего физического износа сводится к получению средневзвешенного значения удельного веса элемента (столбик 4), значения которого получают перемножением значений удельного веса элемента в стоимости сооружения (столбик 2) и удельного веса элемента в общей массе сооружения (столбик 3).

Значения средневзвешенного физического износа (столбик 6) почается перемножением данных визуальной оценки (столбик 5) и средневзвешенного значения удельного веса элемента (столбик 4). Суммарное значение столбика 6 дает общий физический износ здания по данным визуального осмотра.

Таблица 11. Определение физического износа сооружения в целом

Наименование элемента здания	Удельные веса укрупненных конструктивных элементов по сб.№28, таб. №56а, %	Удельные веса каждого элемента по таблице прил.2 ВСН 53-88р, %	Расчетный удельный вес элемента, *100%	Физический износ элементов здания, %
				по результатам оценки	средневзве-шенное значение физического износа
1	2	3	4	5	6
1. Фундаменты	2	—	4	20	5
2. Стены	16	73	31	16	3,41
3. Перегородки	16	27	12	16	0
4. Перекрытия	13	—	11	8	1,76
5. Кровля	2	25	1,8	28	9
6. Окна	6	48	2,9	30	9
7. Отделочные покрытия	6	—	5	28	7
8. Лестницы	3	51	1,5	23	4
9. Балконы	3

Группа и тип зданий. Краткая характеристика здания.

Классификация жилых зданий в зависимости от материала стен и перекрытий

Группа зданий	Тип зданий	Фундаменты	Стены	Перекрытия	Срок службы, лет
I	Особо капитальные	Каменные и бетонные	Кирпичные, крупноблочные и крупнопанельные	Железобетонные	150
II	Обыкновенные	Каменные и бетонные	Кирпичные и крупноблочные	Железобетонные или смешанные	120
III	Каменные, облегченные	Каменные и бетонные	Облегченные из кирпича, шлакоблоков и ракушечника	Деревянные или железобетонные	120
IV	Деревянные, смешанные, сырцовые	Ленточные бутовые	Деревянные, смешанные	Деревянные	50
V	Сборно-щитовые, каркасные глинобитные, саманные и фахверковые	На деревянных “ступенях” или бутовых столбах	Каркасные глинобитные	Деревянные	30
VI	Каркасно-камышитовые	На деревянных “ступенях” или на бутовых столбах	Каркасные глинобитные	Деревянные	15

Классификация общественных зданий в зависимости от материала стен и перекрытий

Группа зданий	Конструкция зданий	Срок службы, лет
I	Здания особо капитальные с железобетонным или металлическим каркасом, с заполнением каменными материалами	175
II	Здания капитальные со стенами из штучных камней или крупноблочные; колонны или столбы железобетонные либо кирпичные; перекрытия железобетонные или каменные, своды по металлическим балкам	150
III	Здания со стенами из штучных камней или крупноблочные, колонны и столбы железобетонные или кирпичные, перекрытия деревянные.	125
IV	Здания со стенами из облегченной каменной кладки; колонны и столбы железобетонные или кирпичные, перекрытия деревянные.	100
V	Здания со стенами из облегченной каменной кладки; колонны и столбы кирпичные или деревянные, перекрытия деревянные.	80
VI	Здания деревянные с бревенчатыми или брусчатыми рубленными стенами.	50
VII	Здания деревянные, каркасные и щитовые	25
VIII	Здания камышитовые и прочие облегченные (деревянные, телефонные кабины и т.п.).	15
IX	Палатки, павильоны, ларьки и другие облегченные здания торговых организаций.	10

Действительные (средние) сроки эксплуатации.

Средние сроки службы конструктивных элементов крупнопанельных зданий

Наименование конструкций	Срок службы
Фундаменты железобетонные	200 и более
Стеновые панели наружных стен	25
Перекрытия сборные железобетонные	150
Лестницы железобетонные	125 и более
ПОЛЫ
Дощатые крашеные	50
Паркетные	50
Линолеум	10-15
Плиточные метлахские по бетонному основанию	150
Цементные по бетонному основанию	40
Плиточные или цементные полы, отремонтированные с заменой отдельных участков	20
Дощатые полы, отремонтированные с заменой отдельных досок	15
Паркетные полы, отремонтированные с заменой до 25% клепки	25
ОКНА И ДВЕРИ
Оконные переплеты и дверные полотна с коробками в наружных стенах	40
Оконные переплеты и дверные полотна во внутренних стенах	80
Двери наружные входные	20
ПЕРЕГОРОДКИ
Не несущие из гипса	50
То же, железобетонные	125 и более
То же, фибролитовые	40
Несущие железобетонные	125 и более
КРЫШИ И КРОВЛИ
Железобетонные сборные плиты покрытия	150
Рулонный ковер (толь, рубероид) совмещенных невентилируемых крыш	3-4
То же, вентилируемых	10-12
Теплоизоляционный слой в многослойных крышах	12-18
|Покрытие оцинкованной листовой кровельной сталью	50
То же, черной листовой сталью	20
ГЕРМЕТИКИ И УТЕПЛИТЕЛИ СТЫКОВ
Пороизол	15-18
Гернит	15-20
Мастичные герметики (мастика У-30М, КБ-1 и др.)	20-25
Антисептированная или просмоленная пакля	10-20
НАРУЖНАЯ ОТДЕЛКА
отделка с применением каменных материалов	50-80
То же, с применением полимерных материалов	12-25
То же, ПХВ-красками	6

Износ зданий.

Физический износ зданий. Оценка состояния здания.

Критерием оценки технического состояния здания в целом и его конструктивных элементов и инженерного оборудования является физический износ. В процессе многолетней эксплуатации конструктивные элементы и инженерное оборудование под воздействием физико-механических и химических факторов постоянно изнашиваются; снижаются их механические, эксплуатационные качества, появляются различные неисправности. Все это приводит к потере их первоначальной стоимости. Физический износ - это частичная или полная потеря элементами здания своих первоначальных технических и эксплуатационных качеств. Многие факторы влияют на время достижения зданием предельно-допустимого физического износа, при котором дальнейшая эксплуатации здания практически невозможна. Предельный физический износ здания согласно "Положению о порядке решения вопросов о сносе жилых домов при реконструкции и застройке городов", утвержденному Госстроем СССР, составляет 70 %. Такие здания подлежат сносу по ветхости. Основными факторами, влияющими на время достижения зданием предельно-допустимого физического износа, являются: качество применяемых строительных материалов; периодичность и качество проводимых ремонтных работ; качество технической эксплуатации; качество конструктивных решений при капитальном ремонте; период не использования здания; плотность заселения.

Оценка состояния здания в зависимости от общего физического износа

Прогнозируемый физический износ здания, %

На 1-е десятилетие: Иф1 = Иф.пер. + (И"ф1 / 10) * t1 ; На 2-е десятилетие: Иф2 = Иф.пер. + Иф1 + (И"ф2 / 10) * t2 ; где: Иф1, Иф2 - физический износ на данный год; Иф.пер. - физический износ на год переоценки основных фондов; И"ф1, И"ф2 - прирост физического износа соответственно за 1-е и 2-е десятилетия; t1, t2 - период после последней переоценки основных фондов, лет.

Прирост физического износа каменных зданий на ближайшие два десятилетия после переоценки основных фондов, %

Физический износ в год переоценки основных фондов	Прирост физического износа
	За 1-е десятилетие	За 2-е десятилетие
0	11	7
10	7	5,3
15	5,8	4,7
20	4,8	4,3
25	3,6	4,6
30	3,5	3,5
35	3,5	4
40	4,2	4,6
45	4,8	5,9
50	6,1	9,1
55	8	12
60	13	-

Моральный износ зданий.

Обесценение жилищного фонда происходит также за счет морального старения. Установлены две формы морального износа средств труда. Первая заключается в уменьшении затрат труда и удешевлении производства по мере развития научно-технического прогресса. Вторая форма морального износа состоит в том, что по мере развития науки и техники создаются новые конструкции машин и оборудования, обеспечивающие более высокую производительность труда. Моральный износ старого жилищного фонда - это обесценение жилого дома в результате уменьшения затрат общественно необходимого труда на возведение в современных условиях жилого дома, сходного по объемно-планировочным решениям и внутреннему благоустройству с ранее возведенными домами в результате роста производительности труда и несоответствия объемно-планировочного и инженерно-конструкторских решений, не обеспечивающих современного уровня комфорта проживания по сравнению с новым строительством. Под этим подразумеваются следующие недостатки: отсутствие горячего водоснабжения, мусоропровода, телефонной связи и лифтов (при отметке входа в квартиру верхнего этажа над уровнем тротуара или отмостки 14 м. и более); деревянные перекрытия и перегородки; отсутствие ванных комнат; планировка квартир регулярная, но неудобная для посемейного заселения; средняя площадь квартир по дому более 45 м2; планировка нерегулярная, хаотичная, многокомнатные квартиры, местами несовпадение санузлов по этажам.

Технико-экономическая оценка второй формы морального износа жилых зданий

Разработана МосжилНИИпроектом

Краткая характеристика жилого здания	Износ, %
Планировка во всех секциях удобная для посемейного заселения, дом оснащен всеми видами благоустройства по нормам (возможно отсутствие горячего водоснабжения, мусоропровода, телефонной связи), перекрытия и перегородки негорючие.	0-15
То же, перекрытия и перегородки деревянные (отсутствуют горячее водоснабжение, мусоропроводы, телефонная связь и лифт при отметке пола входа в квартиры верхнего этажа над уровнем тротуара или отметки 14 м. и более).	16-25
Планировка в основном регулярная, но неудобная для по семейного заселения, средняя жилая площадь квартир до65 м.2, отсутствуют некоторые виды благоустройства (горячее водоснабжение, мусоропроводы, телефонная связь, лифты, возможно местами отсутствие ванных комнат), перекрытия и перегородки частично или полностью деревянные.	26-35
Планировка нерегулярная, не всегда совпадающая по вертикали и непригодная для посемейного заселения, средняя площадь квартир до 85 м.2, местами темные или проходные кухни, отсутствуют вышеперечисленные виды благоустройства, а также ванные комнаты, перекрытия и перегородки деревянные.	36-45
Планировка хаотичная, не совпадающая по вертикали, по семейное заселение невозможно, многокомнатные коммунальные квартиры, местами санузлы над жилыми комнатами и кухнями, отсутствуют все виды благоустройства, перекрытия и перегородки деревянные.	45 и более

Коэффициент остаточного износа.

Так как жилищный фонд с 70-75 % (в среднем 72.5 %) физического износа считается полностью изношенным (и, следовательно, не имеющий потребительной стоимости), для перевода физического износа в экономические показатели и наоборот необходимо использовать коэффициент: 100 / 72.5 = 1.4, т.е. Иэ = 1.4 * Иф, где Иэ - экономические показатели износа (амортизация); Иф - физический износ по данным БТИ; Определяют остаточный срок службы жилищного фонда: Т ост. = (100 - 1.4 * Иф) / j ; где: j - ежегодная норма амортизации;

Особенности конструкций. Износ зданий. Оптимизация реконструкции. Особенности конструкций жилых зданий.

Конструктивные особенности жилых зданий старой постройки.

Жилые здания старой постройки при высокопрочных стенах и фундаментах с нормативным сроком службы 150 лет имеют большепролетные деревянные перекрытия по деревянным или стальным балкам, предрасположенные к сверхнормативным прогибам. Пролет между стенками достигает 12 - 13 метров. В большинстве зданий разгружающим фактором для балок перекрытий являются сплошные деревянные перегородки из досок толщиной 60 - 80 мм, укрепленные в пазах верхних и нижних горизонтальных обвязочных брусьев. Обвязочные брусы прикреплены к стенам стальными ершами. Общая толщина дощатых несущих перегородок 140 - 160 мм. В отличие от самонесущих, разгружающие перегородки размещены по этажам строго по вертикали. Для перекрытий применялся длинномерный корабельный лес. Заполнение между балками выполнялось из пластин сечением в половину диаметра 180 - 220 мм. Поверх наката устраивалась глиняная смазка толщиной 20 мм, роль звукоизоляции выполнял строительный мусор толщиной 80 - 120 мм. По балкам укладывались лаги с шагом 700 - 800 мм и настилались полы. Лестничные марши главных лестничных клеток выполнялись из натурального камня по металлическим косоурам, марши вспомогательных (черных) лестничных клеток в большинстве случаев имели "забежные" ступени. Отсутствие между наружными стенами промежуточных опор приводило к устройству висячей системы стропил, состоящей из стропильных ног, опирающихся на наружные стены, центральной висячей стойки и затяжки. Иногда взамен дефицитной длинномерной древесины применялся прокатный металл со стальными или чугунными колоннами. Пролет стальных балок достигал 7 - 8 м. Применялись стальные балки и прогоны как однопролетные, так и многопролетные. В кирпичных стенах опорная часть стальных балок перекрытий тщательно анкировалась (анкировка обеспечивала надежную связь стен здания с диском перекрытий). Применение основных конструктивных элементов с различными нормативными сроками службы требует при капитальных ремонтах учитывать их особенности для исключения излишних издержек или ремонтных циклов (например, за полный срок эксплуатации зданий с кирпичными стенами и деревянными перекрытиями теоретически необходимо дважды менять перекрытия или провести реконструкцию, обеспечивающую равную максимально-возможную длительность эксплуатации здания после реконструкции). Дома послереволюционной постройки характеризуются применением менее прочных конструктивных элементов: облегченной кирпичной кладкой на теплом шлаковом растворе, шлакоблоков с низкими прочностными характеристиками и т.д. (срок службы 100 - 125 лет). Особенность реконструкции этих зданий заключается в повышении надежности основных элементов конструкций и "комфортности" отремонтированных зданий (исключение коммунальных квартир, подключение служб и т.д.).

Сроки эксплуатации элементов инженерного оборудования и конструкций в жилых зданиях

Примечание. Основанием для установления этих сроков являются ведомственные строительные нормы ВСН58-88(р), Положение об организации и проведении реконструкции, ремонта и технического обслуживания зданий, объектов коммунального и социально-культурного назначения. Действуют с 1 июля 1989 года.

Инженерное оборудование	Срок службы
Водоразборные краны	10 лет
Умывальники керамические	20 лет
Унитазы керамические	20 лет
Смывные бачки: а) чугунные высокорасположенные б) керамические в) пластмассовые	20 лет 30 лет 30 лет
Ванны: а) эмалированные чугунные б) стальные	40 лет 25 лет
Кухонные мойки и раковины: а) чугунные эмалированные б) стальные в) из нержавеющей стали	30 лет 15 лет 20 лет
Душевые поддоны	30 лет
Приборы отопления: а) радиаторы чугунные б) пластинчатые стальные в) конвекторы	40 лет 15 лет 30 лет
Вентили: а) чугунные; б) латунные	15 лет 20 лет
Смесители	15 лет

Примечание к публикации

К сожалению, точно установить источник большинства приведенных данных не удалось. Тем не менее, данные публикуются, поскольку они могут служить хорошим ориентиром для оценщиков, подкрепляя их собственные оценки. Есть информация, что данные о сроках эксплуатации приведены в книге: "Основы ценообразования в строительстве и нормативы эксплуатаций зданий и сооружений" учебно-методическое пособие по курсу повышения квалификации профессиональных оценщиков недвижимости. – Санкт-Петербург: Первый институт независимой оценки и аудита, 1997, стр. 42.

Возможно, к этой информации причастна организация МосЖилНИИпроект.

Сроки службы конструктивных элементов и инженерного оборудования х

Нормативные показатели для расчета эксплуатационных расходов по жилым и общественным зданиям

Таблица 1

Характеристика конструктивного элемента и инженерного оборудования		Срок службы в годах
1		2
1.	Фундаменты:
	- бетонные, железобетонные, ленточные и свайные	150
	- бутовые на сложном растворе или цементном растворе, бутобетоне	150
	- бутовые на известковом растворе	100
2.	Стены:
	- капитальные, кирпичные при толщине стен в 2,5-3,5 кирпича на сложном или цементном растворе	150
	- кирпичные с железобетонным или металлическим каркасом	150
	- крупноблочные толщиной 40 см и более шлакобетонных или керамзитобетонных блоков на цементном растворе	125
	- кирпичные с толщиной стен в 2,0-2,5 кирпича на известковом растворе	125
	- крупноблочные из шлакобетонных и керамзитобетонных блоков толщиной 40 см	125
	- крупноблочные из силикальцитных, кирпичных, легкобетонных и зольно-сланцевых блоков	100
	- крупнопанельные однослойные из шлакобетона, керамзитобетона	125
	- многослойные из железобетонных плит и утеплителя, керамзитобетонные, виброкирпичные с утеплителем, кирпичные облегченные при толщине 1,5-2 кирпича	100
3.	Перекрытия железобетонные.
	- монолитные, сборно-монолитные	150
	- сборные из панелей и настилов толщиной более 10 см	150
	- толщиной 10 см и менее 10 см и ребристое	70
	- сборные по ж/б балкам	150
	- железобетонные или бетонные по металлическим балкам	125
4.	Полы:
	- из метлахской и керамической плитки по бетонному основанию	80
	- паркетные дубовые	80
	- то же, буковые	50
	- дощатые	30
	- из поливинилхлоридных плиток, линолеума	10
5.	Лестницы:
	- из сборных железобетонных элементов, из каменных, бетонных и железобетонных плит по металлическим и железобетонным косоурам	100
6.	Крыши:
	А. Несущие элементы:
	- из сборных железобетонных настилов	150
	- из железобетонных стропил и обрешетки	150
	- железобетонные совмещенные крыши	100
	Б. кровля из:
	- керамической первосортной черепицы	80
	- асбестоцементных плит и волнистого асбошифера	30
	- оцинкованной стали	25
	- черной листовой стали, окрашенной масляными или синтетическими красками	15
	- рулонных материалов	8
7.	Перегородки:
	- железобетонные	150
	- шлакобетонные, бетонные, кирпичные, оштукатуренные	75
	- гипсовые, гипсоволокнистые, гипсобетонные	60
	- деревянные оштукатуренные или обитые сухой штукатуркой	40
8.	Двери и окна:
	- дверные и оконные блоки	20
9.	Внутренняя отделка:
	- штукатурка по бетонным и кирпичным стенам	50
	- штукатурка по деревянным перегородкам	35
	- масляная окраска	6
	- оклейка стен обоями	4
10.	Инженерное оборудование:
	- водопровод и канализация	30
	- отопление	30
	- горячее водоснабжение	10
	- вентиляция	30
	- электроосвещение	15
	- электроплиты	20
	- газооборудование	20
	- лифты	20
11.	Благоустройство придомового участка:
	- благоустройство участка	15
12.	Наружная отделка:
	- облицовка стен естественным камнем	125
	- облицовка стен керамическими плитками	75
	- терразитовая штукатурка с мраморной крошкой	50
	- облицовка ковровой плиткой	35
	- штукатурка по кирпичу на сложном растворе	30
	- штукатурка по кирпичу на известковом растворе	20
	- штукатурка по дереву	15
	- окраска	5

Срок службы оборудования и элементов санитарно-технических систем (отопление и вентиляция) зданий х

Таблица 2

Наименование		Срок службы в годах
1		2
1.	Вентиляторы	8
2.	Отопительные агрегаты	8
3.	Воздухоохлаждающие агрегаты	7
4.	Водонагреватели	8
5.	Калориферы	8
6.	Отопительные приборы:
	- радиаторы чугунные	40
	- радиаторы стальные штампованные	15
	- регистры из стальных труб	30
	- конвекторы стальные	25
7.	Фильтры (масляные, сетчатые, сухие, рулонные, ячейковые)	6
8.	Оборудование механической и электрической очистки газов (пылевые камеры, циклоны, скрубберы)	6
9.	Клапаны, заслонки	10
10.	Дымососы	6
11.	Насосы	8
12.	Воздуховоды	15
13.	Воздухораспределители	15
14.	Трубопроводы системы отопления:
	- водяного	30
	- парового	10

Если у Вас есть более точные сведения об источниках информации, прошу сообщить.

Файл собрал Василий Григорьевич Мисовец .

Физический износ здания предлагается определять исходя из износа его конструктивных элементов в соответствии ВСН 53-86 р «Правила оценки физического износа жилых зданий».

Под физическим износом конструкции, элемента, системы инженерного оборудования и здания в целом понимается утрата ими первоначальных технико-эксплуатационных качеств (прочности, устойчивости, надежности и др.) в результате воздействия природно-климатических факторов и жизнедеятельности.

Физический износ на момент его оценки выражается соотношением стоимости объективно необходимых ремонтных мероприятий, устраняющих повреждения конструкции, элемента, системы или здания в целом, и их восстановительной стоимости.

Физический износ здания определяется по формуле:

где Ф з – физический износ здания, в %;

– физический износ отдельной конструкции или элемента, в %. (задается руководителем дипломного проекта, консультантом по разделу «конструкции»);

Коэффициент, соответствующей доле восстановительной стоимости отдельной конструкции или элемента в общей восстановительной стоимости здания (по данным технического паспорта, таблиц УПВС или УПСС);

n – число отдельных конструкций или элементов в здании.

Физический износ конструкции или элемента здания, имеющих различную степень износа отдельных участков определяется по формуле:

(2)

где Ф к – физический износ конструкций или элементов здания, в %;

Ф i – физический износ участка конструкции или элемента, в %.;

Р i - размеры (площадь или длина) поврежденного участка, в м 2 или п.м.;

Р к – размеры всей конструкции, в м 2 или п.м.;

m – число поврежденных участков.

Физический износ отдельных конструкций, элементов или их участков оценивается путем сравнения признаков физического износа, выявленных в результате визуального и инструментального обследований (указанных руководителем дипломного проекта), с их значениями, приведенными в приложении 1 настоящих методических указаний. Для определения физического износа могут быть использованы также данные технического паспорта на здание. При этом если конструкция, элемент или участок имеет все признаки износа, соответствующие определенному интервалу его значений, то физический износ принимается равным верхней границе интервала. Если в конструкции, элементе или участке выявлен только один из использованных признаков износа, то физический износ принимается равным нижней границе интервала.

Пример оценки физического износа элементов и систем, а также определения их удельного веса по восстановительной стоимости показан в таблице 1.

Таблица 1

Пример оценки физического износа элементов и систем здания

Наименование элементов здания	Признаки износа	Расчетный удельный вес элемента, %	Физический износ элементов здания, %
По результатам оценки Ф к	Средневзвешенное значение физического износа
1.Фундаменты	см. отдельный расчет
2. Стены	Глубокие трещины и отпадения штукатурки местами, выветривание швов. Ширина трещин до 2 мм, глубина доходит до 1/3 толщины стены, разрушение швов на глубину до 1 см на площади до 10%	21,17		4,34
3.Перегородки	Трещины на поверхности. Ширина трещин на поверхности 1 мм, в сопряжениях ширина трещин до 10 мм	7,83		1,64
продолжение таблицы 1
4.Перекрытия	Множественные усадочные трещины в плитах. Ширина раскрытия трещин достигает 2 мм. Суммарная длина усадочных трещин на 1 м 2 1,2-1,5 м.			3,3
5.Конструкции крыши	Поражение гнилью древесины мауэрлата, стропил, обрешетки. Повреждения на площади до 50%.			0,9
6. Кровля	Отсутствие отдельных листов, отколы и трещины, протечки.			0,5
7. Полы	Заметные вздутия, скрип и глухой шум при ходьбе, отсутствие клепок местами до 0,5 м 2 , сильная истертость.
8. Окна	Нижний брус оконных переплетов и подоконные доски поражены гнилью, древесина расслаивается, переплеты расшатаны на половине окон.	5,76		3,46
9. Двери	Имеют неплотный притвор по периметру коробки, приборы частично утрачены или неисправны, дверные коробки (колоды) перекошены, наличники повреждены.	6,24		2,5
10. Отделочные покрытия *	Окраска масляная: загрязнение окрасочного слоя; обои: обрывы в местах установки электрических приборов и у дверных проемов; облицовка керамической плиткой: частичное выпадение плиток; штукатурка: отставание площадью менее 1 м 2 до 5% площади поверхности.			2,73
11. Внутренние сантехнические и электротехнические устройства *	Система горячего водоснабжения: капельные течи в местах резьбовых соединений трубопроводов и врезки запорной арматуры; система электрооборудования: потеря эластичности изоляции проводов; система канализации и водостоков: повреждение эмалированного покрытия моек, раковин, умывальников, ванн на 20% их поверхности.			2,52
окончание таблицы 1
12. Лестницы *	Выбоины и сколы местами в ступенях, перила повреждены, лестничные площадки имеют трещин поперек рабочего пролета. Ширина трещин достигает 2 мм.	3,57		1,43
13. Прочее остальное *	Экспертно	3,43
Итого				Ф 3 = 28,12

* физический износ при отсутствии фактических данных задается преподавателем.

Полученный результат необходимо округлить до 1%, физический износ здания составит 28% от восстановительной стоимости здания.

Данный метод используется для приблизительной оценки физического износа и составление годовых и пятилетних планов обслуживания застройки.

где - фактический срок службы здания;

- минимальный нормативный срок эксплуатации здания.

Например, по техническому паспорту (см. приложение 1) здание построено в 1981 году, на период проведения реконструкции в 2006 году срок эксплуатации =2006-1981=25 лет. Здание относится ко II группе капитальности, в соответствии с разделом 2 минимальный нормативный срок эксплуатации составил=125 лет. Физический износ здания равен:

.

Так как такой метод определения физического износа считается приблизительным, то может оказаться на некотором отрезке времени, что физический износ составляет 100%, чего в действительности не может быть и может привести к спорной ситуации, когда остаточная стоимость равна нулю (полный физический износ), а здание функционирует. В этом случае находят применение формулы (2) и (3):

, (2)

где - нормативный срок службы;

- остаточный ресурс здания, определяемый экспериментальным методом.

, (3)

где - фактический срок службы здания.

В контрольной работе формулы (2) и (3) использовать не требуется, они могут быть использованы в дипломном проектировании.

Опыт эксплуатации большинства зданий показывает, что технический срок службы многих элементов и зданий в целом обычно больше нормативного, при проведении своевременных ремонтов.

1. Определение физического износа здания по удельным весам стоимости конструкций

Данный метод определения физического износа более объективный, но и более дорогостоящий. Он отражает все повреждения конструкций и инженерного оборудования, но требует проведения сплошного обследования здания.

Физический износ здания определяется по формуле (4) в соответствии (1):

, (4)

где
- износ конструктивного элемента, установленный при техническом обследовании в %, принимаемый по формуле (5):

, (5)

где - принимается по таблицам для каждого осматриваемого участка;

- число участков; - размеры участка, м 2 , м;- размер всей конструкции, м 2 , м;- удельная стоимость-го элемента в общей восстановительной стоимости;- число элементов (конструкций).

Значение следует принимать по укрупненным показателям восстановительной стоимости зданий или по сметной стоимости.

Для определения физического износа здания по удельным весам стоимости конструкций первоначально определяем физический износ отдельных видов конструкций по результатам их условного обследования, т.е. в задании указаны физические износы конструкций и студент должен их представить в табличной форме, используя приложение 2.

Например, в задании на контрольную работу или курсовой проект дано, что

Фундаменты имеют физический износ - 20%;

Стены и перегородки – 15 и 10%;

Перекрытия – 10%;

Крыша, кровля – 25 и 55%;

Полы керамические 35%; линолеумные - 60%;

Окна, двери – 40 и 40%;

Отделка: окраска водными составами - 20%; масляная окраска - 25%; оклейка обоями – 20%; облицовка керамической плиткой – 20%; штукатурка – 10%;

Инженерно-техническое оборудование: горячее водоснабжение – 20%; отопление – 60%; холодное водоснабжение – 30%; канализация – 25%; электроснабжение – 20%.

Для определения состояния конструкций и инженерного оборудования по приложению находим указанный физический износ и выписываем признаки износа, количественную оценку и примерный состав работ в таблицу 1. Данные для системы горячего водоснабжения можно принять по системе холодного водоснабжения, см. приложение 2.

Таблица 1

Физический износ конструкций здания

Наименование конструкций	Признаки износа	Количественная оценка	Физ. износ	Примерный состав работ
Фундаменты	Мелкие трещины в цоколе, местные нарушения штукатурного слоя и стен.	Ширина раскрытия трещин до 1,5 мм.		Затирка трещин.
	Отслоение и отпадение штукатурки стен, карнизов и перемычек, выветривание швов, ослабление кирпичной кладки, выпадение отдельных кирпичей, трещины в карнизах и перемычках, увлажнение поверхности стен.	Глубина разрушения швов в стене 0,5 см на площадь 10%.		Ремонт, штукатурка или расшивка швов, очистка фасадов.
Перегородки	Мелкие трещины в местах сопряжения перегородок с перекрытием, редкие сколы.	Ширина трещин 1 мм, площадь повреждения до 5%.		Уплотнение и заделка примыканий.
Перекрытие	Трещины в швах между плитами.	Ширина трещин 2 мм.		Расшивка швов.

Продолжение таблицы 1

Наименование конструкций	Признаки износа	Количественная оценка	Физ. износ	Примерный состав работ
Лестницы	Выбоины и сколы местами в ступенях, перила повреждены, лестничные площадки имеют трещины поперек рабочей зоны.	Ширина трещин 1 мм.		Заделка отбитых мест, ремонт перил. Усиление железобетоном лестничных площадок.
Лоджии, балконы	Мелкие повреждения металлических обделок и ограждений, наличие мелких усадочных трещин.	Повреждения на площади 5%. Суммарная длина усадочных трещин на 1 м 2 – 1 метр.		Ремонт металлических обделок, ограждений, затирка трещин.
Кровля, крыша	Вздутие поверхности, трещины, разрывы местами верхнего слоя кровли, требующего замены 10% кровли, коррозия и повреждение настенных желобов, решеток ограждений. Проникание влаги в местах примыкания к вертикальным поверхностям (дымоходов, вентканалов, стен сопряжения), повреждение деталей водоприемного устройства.			Смена верхнего слоя рубероида с разрезкой вздувшихся мест и дополнительное покрытие еще одним слоем кровельного материала. Ремонт желобов, ограждений и водоприемных воронок.
	Керамические (отсутствие отдельных плиток, местами вздутие и отслоение на площади равной 25%). Линолеумные (материал пола истерт, пробит, порван по всей площади помещения, просадка основания 10% площади пола).			Частичная замена плиток покрытия с добавлением плиток местами. Полная замена покрытия пола с использованием части старого материала.
	Оконные переплеты рассохлись, покоробились и расшатаны в углах, часть приборов повреждена или отсутствует. Отсутствуют отливы и остекление.			Ремонт переплетов, укрепление соединений накладками, восстановление остекления с добавлением нового материала 30%.
	Дверные полотна осели или имеют неплотный притвор по периметру коробки, дверные приборы частично утрачены или неисправны. Деревянные коробки перекошены, наличники повреждены.			Ремонт дверных полотен и коробок с заменой 50% приборов.

Продолжение таблицы 1

Наименование конструкций	Признаки износа	Количественная оценка	Физ. износ	Примерный состав работ
Окраска водными составами	Окрасочный слой имеет местами потемнения, загрязнен, в отдельных местах поврежден.
Масляная окраска	Потемнение, загрязнение окрасочного слоя, матовые пятна и подтеки.			Промывка поверхности и покраска за 1 раз.
Оклейка обоями	Трещины, загрязнения и обрывы в углах и местах установки электрических приборов, дверных проемов. Обесцвечивание и потемнение рисунка.			Оклейка отдельных мест.
Облицовка керамической плиткой	Частичное выпадения или неплотное прилегание плиток на площади 25%.			Замена отдельных плиток местами ко- личеством 10 штук.
Штукатурка	Волосяные трещины и сколы местами.			Затирка трещин со шпатлевкой.
Горячее водоснабжение	Ослабление стальных набивок, выход из строя части запорной арматуры, отдельные нарушения теплоизоляционного материала магистралей и стояков.			Набивка сальников, замена прокладок, устройство теплоизоляции трубопровода.
Отопление	Массовое повреждение трубопроводов (стояков и магистралей). Сильная коррозия, следы точечного ремонта (хомуты, заварка). Неудовлетворительная работа отопительных приборов и запорной арматуры, их закипание, нарушение теплоизоляции трубопроводов.			Полная замена системы.
Холодное водоснабжение	Капельные течи в местах врезки кранов и запорной арматуры, отдельное повреждение трубопроводов, повреждение коррозией отдельных участков трубопроводов. Утечки воды в 10% приборов и смывных бачков.			Частичная замена кранов и запорной арматуры, ремонт отдельных участков трубопроводов, восстановление отдельных участков трубопровода и их окраска.
Канализация	Наличие течи в местах присоединения приборов 5% всего количества, повреждение эмалированных покрытий моек, умывальников, унитазов. Повреждение отдельных мест трубопроводов, значительное повреждение трубопроводов из полимерных материалов.			Заделка мест присоединения приборов и ремонт чугунных труб в отдельных местах, частичная замена ПВХ трубопроводов, замена отдельных приборов.

Продолжение таблицы 1

Определение физического износа здания в целом выполняем в виде таблицы 2.

Таблица 2

Физический износ здания

Укрупненные элементы здания	Удельный вес элемента по сборнику 28 в %	Удельный вес по приложению в %	Расчетный удельный вес в %	Физический износ
				по результатам обследования	средневзвешанный
фундаменты
перегородки
перекрытия
керамические линолеумные бетонные
отделочные работы: штукатурка водн. покраска масл. покраска
инженерное оборудование
балконы, лоджии лестницы остальное

Для ее заполнения необходимо определить удельный вес элементов здания по сборнику № 28 в зависимости от этажности здания. В контрольной работе его можно определить по приложению 3. Удельный вес по приложению определяется по таблице 3 в зависимости от группы капитальности здания и показывает, как подразделяются удельные веса в данной группе конструкций. Например, если стены и перегородки в сумме составляют 100%, то по таблице 3 для II группы капитальности стены будут составлять 86 %, а перегородки 14%, аналогично для крыш, проемов и прочего. Полы и отделочные работы подразделяются по площадям. Например, если всю площадь пола в здании принять за 100%, то из них керамические полы 7%, линолеумные 58%, бетонные 35% (см. таблица 2). Расчетный удельный вес определяется умножением удельного веса элемента по сборнику 28 на удельный вес по приложению, и разделить на 100%. Например, для стен , для перегородок. Для проверки суммакак по сборнику 28. Физический износ по результатам обследования принимается из таблицы 1. Средневзвешенный физический износ для каждой конструкции получаем умножением расчетного удельного веса на физический износ по результатам обследования, и разделить на 100%. Например, для фундамента
, полученные значения округляем до 0,5% и складываем по всем конструкциям, получая физический износ здания, который составил 28% (см. таблицу 2).

Таблица 3

Физический износ конструкций по приложению сборника 28

Наименование укрупненных элементов

Наименование конструктивных элементов

Удельные веса элементов по группам капитальности, %

стены и перегородки 100%

перегородки

кровля 100%

конструкции крыши

кровельное покрытие

проемы 100%

здания высотой

варианты

малоэтажные здания

до 5 этажей

более 5 этажей

с балконами

без балконов

прочие 100%

лестницы

остальные
